Temporärer Schneidroboter für Nahtvorbereitung von HEA-Trägern

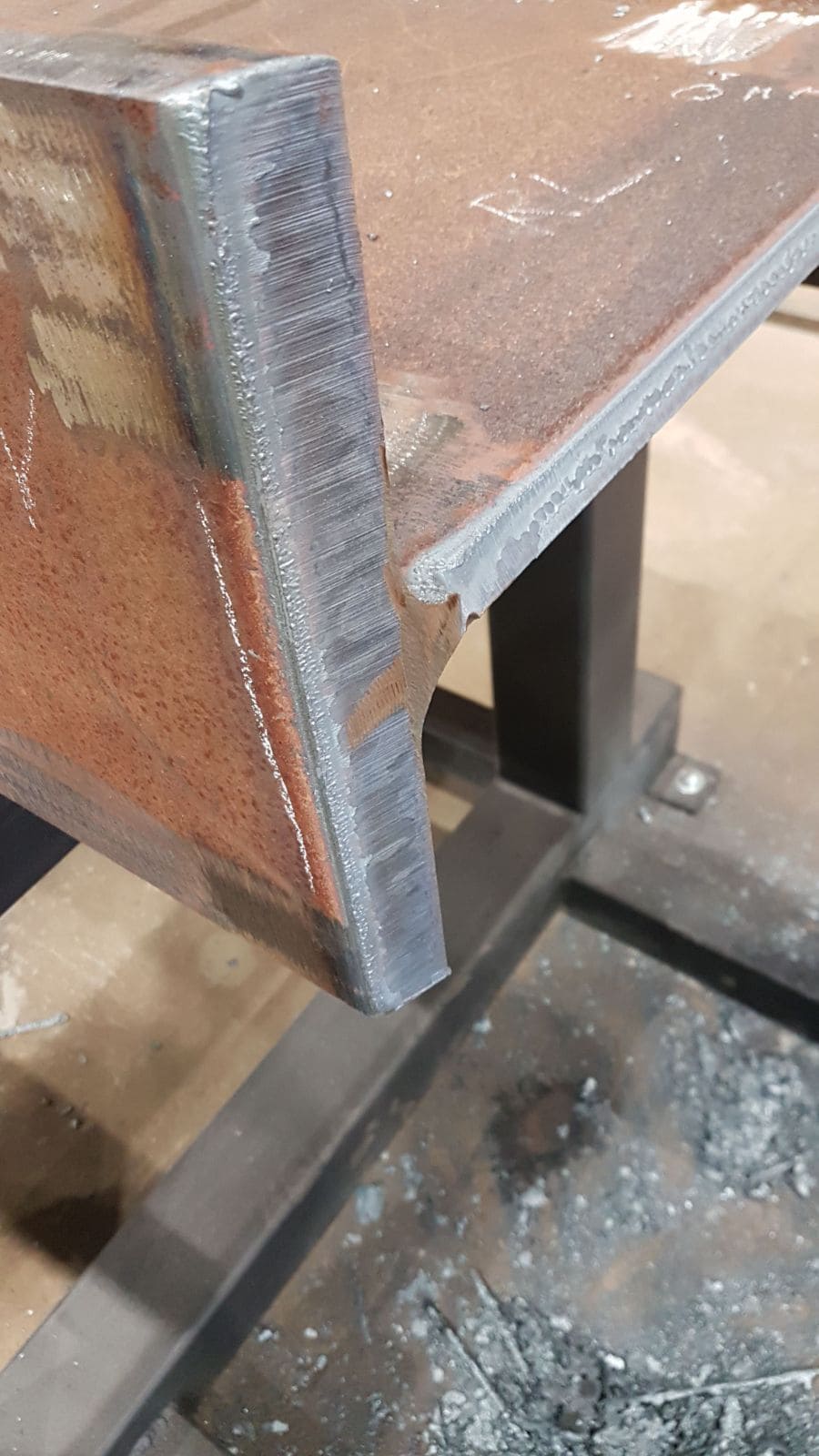

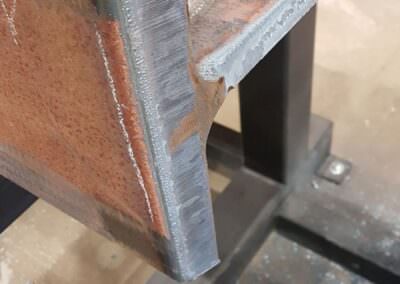

Für diesen Kunden stellte Weldcam einen temporären Schneidroboter für die Nahtvorbereitung von 200 HEA 600-Trägern bereit. Um eine 100 %ige Durchschweißung zu gewährleisten, mussten die Träger mit einer Nahtvorbereitung im 30Grad-Winkel versehen werden.

Bisher wurde diese Arbeit manuell oder mit schwer einstellbaren Maschinen durchgeführt, was viel Fachwissen erforderte und im Durchschnitt ca. 2,5 Stunden pro Träger in Anspruch nahm. Weldcam wurde beauftragt, eine schnelle, reproduzierbare und zuverlässige Schneidlösung zu liefern.

Das Projekt umfasste:

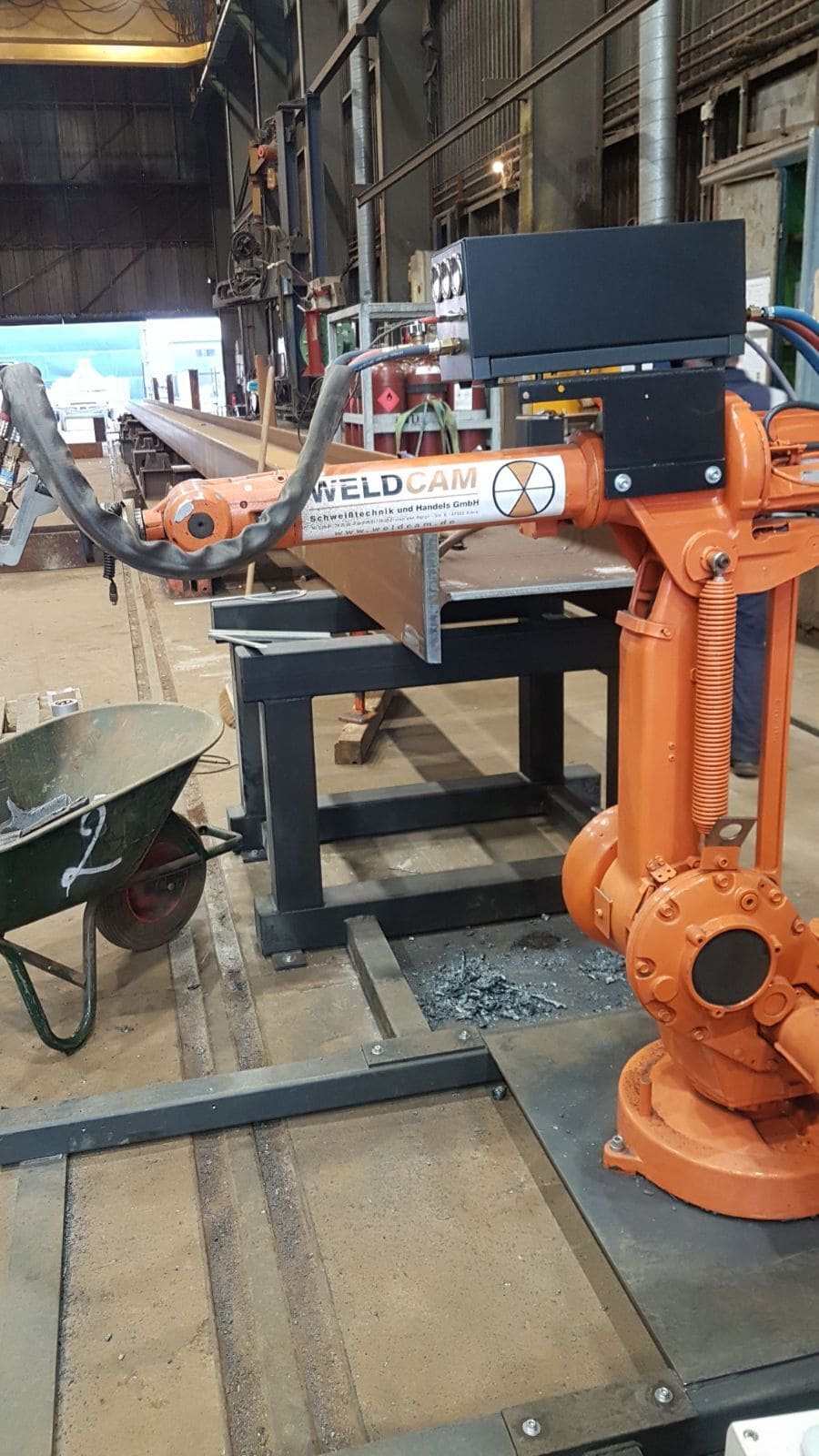

• Aufstellung und Inbetriebnahme des temporären Schneidroboters vor Ort
• Konstruktion und Bau eines speziellen Rahmens zur sicheren Aufnahme der Träger
• Entwicklung des Roboterprogramms
• Einweisung des Roboterbedieners
• Bereitstellung aller notwendigen Verschleißteile

Mittels Kontaktmessung über die Schneiddüse erfasst der Roboter zunächst die tatsächlichen Abmessungen der Träger. Etwaige Abweichungen werden automatisch korrigiert, anschließend passt der Roboter seinen Schneidpfad an und realisiert eine perfekt reproduzierbare Nahtvorbereitung.

Die komplette Zykluszeit – inklusive Messung – beträgt weniger als 10 Minuten pro Träger, was zu einer enormen Zeitersparnis, gleichbleibender Qualität und minimaler Abhängigkeit von Fachwissen führt.
